Системы стеклянных навесных стен создают постоянную механическую и экологическую нагрузку на герметик, который соединяет стеклянные панели с металлическим каркасом. В отличие от прокладок или систем механического удержания, структурное остекление полностью зависит от прочности клея, чтобы удерживать вес панели, противостоять ветровой нагрузке и поглощать движения здания в течение десятилетий эксплуатации. А 9339 нейтральный силиконовый герметик для структурного остекления разработан специально для этой несущей функции, где нарушение адгезии является не косметической проблемой, а проблемой безопасности.
Проектировщики фасадов оценивают структурные герметики по нескольким сходящимся требованиям: устойчивая адгезия к стеклу и алюминию с покрытием, устойчивость к ультрафиолетовому излучению, стабильность размеров при сезонных колебаниях температуры и совместимость с уплотнителями кромок стеклопакетов. Поскольку навесные стены представляют собой инженерные конструкции, герметик рассматривается в расчетах как структурный компонент, а не второстепенный вопрос, применяемый после установки каркаса.
В этом руководстве рассматриваются технические обоснования нейтрального отверждения, критерии производительности, используемые для сравнения продуктов, практическая последовательность установки и распространенные закономерности отказов, на которые спецификаторам следует обращать внимание при выборе состава для остекления для проекта фасада.
Ставки, связанные с выбором этого компонента, выше, чем может показаться на первый взгляд. Блок навесной стены может весить несколько сотен килограммов после сборки стекла, распорок и рамы, и вся эта масса свисает с полоски герметика, ширина которой часто составляет всего несколько миллиметров. Засасывание ветра на высотных зданиях может добавить существенную временную нагрузку помимо статического собственного веса, и герметик должен поглощать и то, и другое, не растекаясь и не разрываясь в течение предполагаемого срока службы фасада, который часто указывается в двадцати пяти и более годах.
По этой причине выбор структурного силикона редко остается на усмотрение одного специалиста. Консультанты по фасадам, производители стекла и генеральные подрядчики обычно координируют выбор герметика на ранних этапах проекта, задолго до того, как первая единица достигнет цеха, чтобы можно было завершить тестирование совместимости и утверждение макета без задержки графика изготовления.
Силиконовые герметики отверждаются одним из нескольких химических путей, и выбор системы отверждения напрямую влияет на совместимость с чувствительными основаниями. Герметики, отверждаемые ацетокси, при отверждении выделяют уксусную кислоту, которая может разъедать определенные металлические покрытия и, в некоторых составах, со временем мешать герметизации кромок стеклопакетов. Вместо этого системы нейтрального отверждения выделяют побочные продукты спирта или оксима во время отверждения, снижая риск коррозии алюминиевого каркаса, низкоэмиссионных покрытий и металлизированных дистанционных рамок.
В частности, для структурного остекления химия нейтрального отверждения дает три практических преимущества:
A 999 нейтральный силиконовый герметик для навесных стен разработан на основе этого химического состава, поэтому его можно наносить непосредственно на стекло с покрытием и окрашенный металл без обязательного буферного периода, что упрощает планирование проектов ускоренного строительства.
Стоит отметить, что нейтральная химия отверждения не является автоматически превосходной в каждом применении. Некоторые ацетоксисодержащие составы по-прежнему обеспечивают более быстрое время отлипа и успешно используются в общих задачах герметизации, когда подложкой является стекло без покрытия и голый металл. Это различие становится важным, особенно когда в сборку входят стекло с покрытием, отражающие слои с низким коэффициентом излучения или окрашенный и анодированный алюминий, который описывает подавляющее большинство современных проектов навесных стен.
Производители иногда проводят простую проверку совместимости, прежде чем выбрать рецептуру для нового поставщика стекла или покрытия: небольшие образцы-купоны склеиваются, а затем подвергаются воздействию ускоренных погодных условий, после чего адгезия проверяется вручную. Это недорогой шаг, позволяющий решить проблемы совместимости подложек задолго до того, как будет изготовлено полное устройство.
В спецификациях герметиков для структурного остекления указан последовательный набор свойств, но цифры имеют значение только в контексте конструкции шва. В таблице ниже приведены критерии, на которые чаще всего ссылаются инженеры по фасадам при сравнении продуктов-кандидатов.
| Недвижимость | Типичный диапазон | Почему это важно |
|---|---|---|
| Возможность передвижения | От 12,5 до 25 процентов ширины шва | Поглощает тепловое расширение и раскачивание здания, не разрывая его. |
| Прочность сцепления на растяжение | от 0,6 до 1,0 мегапаскалей | Определяет ветровую нагрузку и грузоподъемность. |
| Удлинение при разрыве | от 250 до 600 процентов | Указывает запас гибкости перед разрывом. |
| Твердость по Шору А | от 25 до 45 | Балансирует твердость и гибкость суставов |
| Диапазон рабочих температур | от минус 50 до плюс 150 градусов Цельсия | Подтверждает эффективность в условиях экстремальных климатических условий |
| устойчивость к ультрафиолету и атмосферным воздействиям | Рассчитан на постоянное воздействие на открытом воздухе | Предотвращает меление и потерю адгезии на протяжении всего срока службы фасада. |
Эти цифры представляют собой типичные диапазоны, наблюдаемые для продуктов структурного остекления нейтрального отверждения, и не являются гарантией для какого-либо отдельного состава. Спецификации проекта всегда должны ссылаться на лист данных производителя и отчеты независимых испытаний для конкретного выбранного продукта.
Две цифры заслуживают особого внимания при рассмотрении спецификаций. Во-первых, это возможность перемещения, поскольку это число используется непосредственно при расчете ширины шва для проекта; герметику с более низким рейтингом просто требуется более широкий шов, чтобы выдержать такое же ожидаемое движение. Во-вторых, это прочность сцепления на растяжение, поскольку эта цифра в сочетании с площадью склеенной поверхности шва определяет фактическую нагрузку, которую герметик может выдержать до разрушения. Инженеры по фасадам обычно применяют существенный коэффициент безопасности сверх проверенных значений, а не проектируют с учетом лабораторного максимума.
Панели навесных стен обычно детализируются в одной из двух конфигураций, и выбор герметика для них может немного отличаться.
Все четыре края стеклянной панели структурно прикреплены к раме без каких-либо механических удерживаний, что придает стеклу вид сплошного заподлицо. В этой конфигурации в первую очередь требуется герметик, поскольку по краям нет механических опор.
Два противоположных края структурно соединены, в то время как два других края опираются на механическую прижимную пластину или систему захвата. Это часто используется, когда горизонтальные или вертикальные линии обзора имеют разный приоритет в дизайне фасада.
Четырехстороннее структурное остекление обычно требует более консервативного определения размеров швов и более строгого контроля качества во время изготовления, поскольку каждый край каждой панели зависит только от эффективности клея. Двусторонние системы иногда могут допускать более узкий структурный прикус, поскольку механические кромки разделяют часть пути нагрузки, хотя местные строительные нормы и инженерные проверки в любом случае по-прежнему определяют окончательную конструкцию соединения.
Для конструкций навесных стен обычно требуется более одного типа герметика по всей оболочке здания. Структурное соединение, защита от атмосферных воздействий по периметру и быстрый ремонт больших панелей - каждый из этих факторов благоприятствует разному профилю рецептуры.

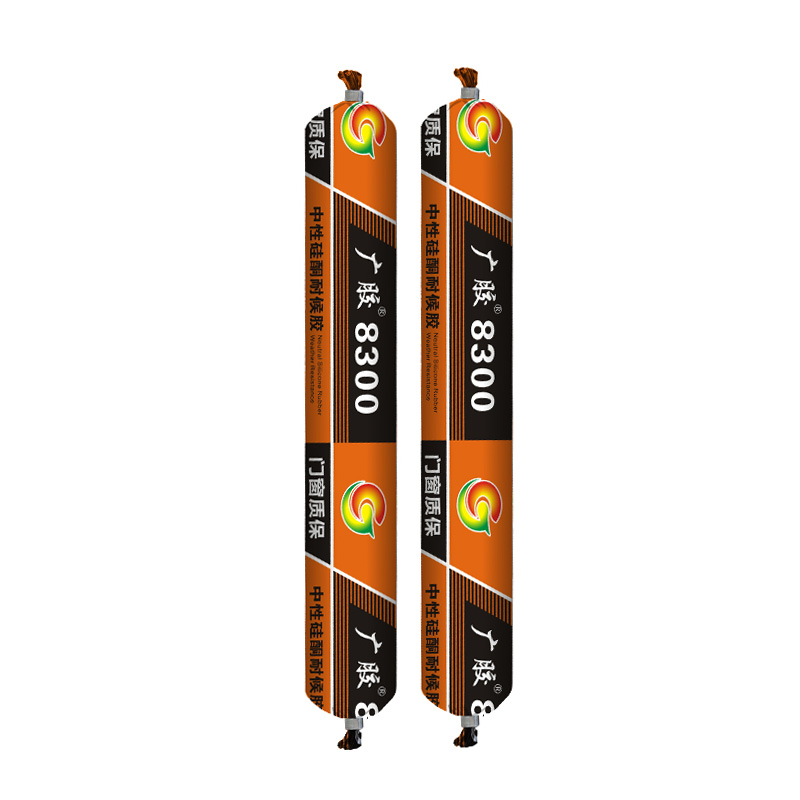

Разработан для несущих соединений стекла и рамы, где первоочередными задачами являются долговременная адгезия и способность к перемещению. А 8300 нейтральный силиконовый герметик для структурного остекления и защиты от атмосферных воздействий расширяет эту роль, объединяя структурную адгезию с атмосферостойким колпачком в одной линейке продуктов.
Наносится на стыки между элементами навесных стен и прилегающими строительными материалами для предотвращения проникновения воздуха и воды. Эти соединения испытывают меньшую структурную нагрузку, но больше подвергаются прямому циклическому воздействию погодных условий.
Большие стеклянные панели, используемые на фасадах, выигрывают от более быстрого времени отклеивания и отлипа, поэтому монтажные бригады могут перейти к следующему подъему без длительных периодов ожидания. Силиконовый герметик для стекла быстрого отверждения премиум-класса J6332 для больших панелей создан на основе этого профиля ускоренного отверждения, но при этом обеспечивает целевые показатели структурной адгезии.
Характеристики структурного остекления зависят как от дисциплины применения, так и от самого состава герметика. Приведенная ниже последовательность отражает стандартную практику структурного силиконового остекления навесных перегородок.
Испытание на адгезию в полевых условиях, обычно испытание на растяжение вручную или с помощью ножа, является стандартной практикой перед тем, как блок навесной стены будет принят к эксплуатации. Это подтверждает, что состояние основания на месте соответствует характеристикам адгезии, подтвержденным лабораторными испытаниями.
Условия окружающей среды во время нанесения также имеют большее значение, чем иногда ожидают монтажники. Температура и влажность влияют на время отверждения и скорость отверждения, а применение герметика за пределами диапазона, указанного в паспорте продукта, может привести к получению шва, который выглядит приемлемым при передаче, но теряет эффективность после ввода здания в эксплуатацию. Затененные зоны с контролируемой температурой обычно используются для производства стеклопакетов специально для обеспечения постоянства условий нанесения независимо от погоды на открытом воздухе в конкретный день.
Поскольку структурное остекление не может быть проверено визуально после того, как здание закрыто, обеспечение качества в первую очередь закладывается на этапах изготовления и монтажа, а не оставлено для периодического осмотра здания.
Эти методы не устраняют риск полностью, но они превращают невидимый в противном случае структурный компонент в компонент с документированной историей работы, что ценно, если когда-либо понадобится гарантийная претензия или исследование ограждающих конструкций здания спустя годы после завершения.
Большинство отказов структурного остекления связано с небольшим набором коренных причин, а не с дефектом самого химического состава герметика.
Выбор герметика с документально подтвержденными испытаниями на совместимость с конкретным стеклянным покрытием, отделкой рамы и компонентами изолирующего стеклопакета, используемыми в проекте, снижает вероятность каждого из этих видов отказов.
Постоянно повторяющаяся тема в этих моделях отказов заключается в том, что их в значительной степени можно предотвратить с помощью технологической дисциплины, а не требовать какой-либо другой химии. Последовательная подготовка поверхности, правильный размер шва на этапе проектирования, документированные испытания на совместимость и соблюдение графиков отверждения решают подавляющее большинство проблем, наблюдаемых в полевых условиях, поэтому процедуры обеспечения качества во время изготовления имеют такой же вес, как и сама спецификация герметика.
Размер панели, зона ветровой нагрузки и график проекта — все это влияет на то, какой состав конструкционного силикона подходит для данного фасада.
| Состояние проекта | Рассмотрение рецептуры |
|---|---|
| Стандартная навесная перегородка средней этажности | Нейтральный конструкционный герметик общего назначения с доказанной подвижностью. |
| Высокая ветровая нагрузка или воздействие прибрежной зоны | Более высокая адгезия при растяжении и повышенная устойчивость к атмосферным воздействиям. |
| Комбинированные структурные и атмосферостойкие соединения | Состав двойного назначения для структурной защиты и защиты от атмосферных воздействий, позволяющий уменьшить количество типов швов на строительной площадке. |
| Панели большого формата с плотными графиками | Формула быстрого отверждения для сокращения времени выдержки между подъемами. |
| Стекло с покрытием или отражающее стекло | Нейтральная химия отверждения с проверенными испытаниями на совместимость стеклянного покрытия |
Разработчикам спецификаций следует запросить данные испытаний на совместимость для конкретного используемого стеклянного покрытия и отделки рамы, поскольку лабораторные результаты адгезии зависят от конкретного основания, а не универсальны.
Климатический контекст также влияет на выбор рецептуры таким образом, что общие данные не могут полностью отразить их. Фасады в регионах с резкими сезонными колебаниями температуры испытывают более частые циклы расширения и сжатия, что с годами предъявляет дополнительные требования к подвижности по сравнению с климатом, который остается относительно стабильным. Прибрежная и морская среда требует дополнительных факторов, связанных с воздействием солей и влажностью, которые могут ускорить разрушение плохо подобранных материалов на стыке швов, даже если сам герметик остается структурно прочным. Анализ региональных климатических данных вместе с отчетами об испытаниях герметиков дает более реалистичную картину ожидаемых долгосрочных характеристик, чем полагаться только на лабораторные данные.
Герметики для структурного остекления тестируются и оцениваются на устойчивую несущую адгезию, что означает, что они могут выдерживать вес стеклянных панелей и противостоять давлению ветра в течение всего срока службы здания. Герметики общего назначения для защиты от атмосферных воздействий предназначены в первую очередь для блокирования воздуха и воды и не рассчитаны на эту несущую роль.
Герметики нейтрального отверждения производят побочные продукты во время отверждения, которые с меньшей вероятностью будут вызывать коррозию металлического каркаса с покрытием или мешать изоляционным уплотнениям кромок стеклопакета, что делает их предпочтительным выбором для долговременного применения навесных стен.
Ширина шва рассчитывается на основе ожидаемого движения сборки, такого как тепловое расширение и раскачивание здания, разделенного на номинальную способность герметика к движению, чтобы герметик никогда не выходил за пределы испытанного диапазона.
Некоторые составы предназначены для выполнения обеих функций, что может упростить логистику материалов на объекте, хотя в паспорте конкретного продукта должно быть подтверждено, что он предназначен как для структурных, так и для защиты от атмосферных воздействий.
Испытание на адгезию в полевых условиях, такое как испытание на растяжение вручную или с помощью ножа, выполняемое после рекомендуемого периода отверждения, является стандартной практикой для подтверждения того, что герметик правильно сцепился с реальными основаниями на объекте перед загрузкой устройства.
Четырехсторонние системы полностью полагаются на герметик по каждому краю панели и обычно требуют более консервативного определения размеров швов и более строгого контроля качества, в то время как двухсторонние системы делят часть пути нагрузки с механической кромкой, хотя обе конфигурации по-прежнему требуют инженерной проверки для окончательного определения размеров швов.
Широкие сезонные колебания температуры увеличивают частоту циклов расширения и сжатия, которые должен выдерживать шов, в то время как прибрежная среда или среда с высокой влажностью могут ускорить разрушение шва, поэтому при выборе региональные климатические данные следует рассматривать вместе с отчетами о лабораторных испытаниях.
